Pompa GH-25/4

Informacje ogólne

Wydajność pompy 29,0m³/h przy wysokości podnoszenia 22mH2O i silniku o mocy 4,0kW.

Pompa GH25/4 - jednostopniowa - doskonalsza wersja pomp typu GA – popularnie zwanych mleczarkami.
Pompy serii GH, zaprojektowane z myślą o wprowadzeniu rozwiązań higienicznych do pomp o podstawowych parametrach stosowanych w przemyśle spożywczym. Parametry pomp oraz wymiary przyłączeniowe odpowiadają pompom serii GA.

Pompy są zaprojektowane z myślą o obecnie stawianych wymaganiach dla aplikacji przemysłu spożywczego.
Pompy GH25/4 posiada ten sam wirnik co pompa GH25, lecz moc silnika zwiększona do 4,0kW co umożliwia pompowanie mediów o większej gęstości. Elementy pompy wykonane są w całości ze stali kwasoodpornych, korpusy pompy i wszystkie części ze stali 1.4404 (316L), chropowatość powierzchni wewnętrznych ≤0,8µm, omywalna uszczelka korpusu i wszystkie elementy wewnątrz korpusu.


kliknij na zdjęcie aby powiększyć

Zastosowanie

Pompa GH25/4 przeznaczona jest do transportu nie zagęszczonych lub zagęszczonych cieczy spożywczych o zawartości suchej masy do 50% lub innych środków spożywczych o podobnych własnościach o temperaturze do 95°C.

Pompa może być przeznaczona do instalacji, których bardzo istotnym elementem jest zapewnienie bezpieczeństwa żywności. Dostępne są wersje z higienicznymi uszczelnieniami mechanicznymi, w pełni zapewniającymi bezpieczeństwo pompowanych mediów. Możliwe są wykonania pomp z chropowatością elementów wewnętrznych ≤0,4µm

Pompa może mieć zastosowanie m. in. w

  • transport produktów spożywczych w stanie ciekłym o lepkości do 1000 cP,
  • mleczarstwie (mleko świeże i pasteryzowane, serwatka, mieszanki lodowe),
  • przetwórstwie owocowo warzywnym (soki nieklarowne, soki klarowane, soki z włóknami, napoje owocowe, napoje warzywne, wina, nalewki),
  • gorzelnictwie (zacier gorzelniany, wyroby spirytusowe),
  • farmacji,
  • przetłaczanie podstawowych mediów w przemyśle spożywczym (woda, woda oczyszczona zimna lub gorąca,
  • ciecze myjące do systemu CIP,
  • inne ciecze.
*po uzgodnieniu zestawów materiałowych

Charakterystyka ogólna

Pompa typu GH25/4 jest pompą odśrodkową i stanowi wraz z silnikiem zamkniętą monolityczną konstrukcję opartą na 4 nóżkach kulistych, regulowanych w zakresie umożliwiającym wypoziomowanie pompy.
Wirnik pompy - otwarty, osadzony na przedłużonym wale silnika napędzającego pompę. Korpus zewnętrzny pompy montowany za pomocą śrub kołpakowych do korpusu pompy. Pomiędzy korpusem zewnętrznym i korpusem pompy osadzona jest uszczelka typu o-ring, w sposób umożliwiający jej omywanie podczas procesu mycia w systemie CIP.

Korpus zewnętrzny i korpus pompy wykonany z grubych blach, specjalnie ukształtowanej w procesie obróbki plastycznej, co przyczynia się do trwałości i niezawodności pracy pompy.

Króćce przyłączeniowe z gwintem zewnętrznym Rd wg normy DIN 11851. Wykonanie pompy ze stali kwasoodpornej AISI 316. (1.4404) - części stykające się z produktem oraz AISI 304 (PN-EN 1.4301) pozostałe elementy typu osłona czy podstawa.

Uszczelnienia wału: mechaniczne czołowe podwójne - z cieczą płuczącą (woda) lub pojedyncze; zestawy materiałowe uszczelnień dobrane do tłoczonego medium.

Standardowo dostępne zestawy uszczelnień:

Pary trące:
węgiel impregnowany/węglik krzemu,
węglik krzemu/węglik krzemu,
węgiel impregnowany/ceramika.
Materiały gumowe:
Etylopropylen (EPDM)
Elastomer fluorowy (VITON)
Nitryl (NBR)

Inne zestawy materiałowe uszczelnień na zapytanie.

Zalety, certyfikaty

Na uwagę zasługują następujące zalety pompy: łatwa obsługa, niewielkie zużycie energii, zachowana higiena, łatwość mycia części, przestawność (nie wymaga fundamentu).

Pompy posiadają niezbędne atesty dopuszczające do stosowania w przemyśle spożywczym. Na pompy wystawiana jest deklaracja zgodności oraz oznakowanie znakiem bezpieczeństwa CE.

Parametry techniczne

Parametry pompy GH-25/4
Wyszczególnienie jednostki miary
wydajność* [m³/h] 29,0
wysokość podnoszenia* [mH2O] 22,0
średnica wirnika [mm] 140
typ silnika   4SLg 100L-2PC
prąd znam./Napięcie [A/V] 7,5/400
moc silnika [kW] 4,0
prędkość obr. silnika [min-1] 2875
masa [kg] 74,0
* Wartości podano dla wody czystej zimnej.

Wymiary gabarytowe pompy

Pompa GH-25/4 - wymiary

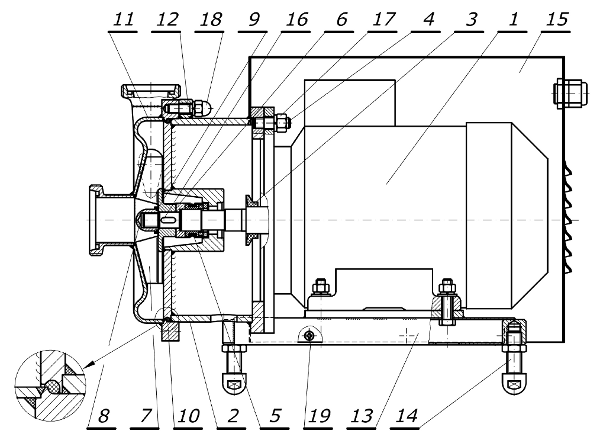

Przekrój pompy - uszczelnienie pojedyncze

Przekrój pompy GH-25/4

Lp. Nazwa części Ilość sztuk
1 Silnik elektryczny SLg100L-2PC 4,0 kW / 2890 obr/min. lub
Silnik elektryczny PSLg 100L-2 4,0 kW / 2885 obr/min.
1
2 Korpus pompy 1
3 Pierścień odrzutowy 1
4 Śruba dwustronna M12 10
5 Uszczelnienie czołowe 1
6 Pierścień dystansowy 1
7 Wirnik ø140 1
8 Nakrętka kołpakowa 1
9 Uszczelka nakrętki kołpakowej 1
10 Uszczelka korpusu 1
11 Korpus zewnętrzny 1
12 Śróba dwustronna M10 6
13 Podstawa pompy 1
14 Nóżka kulista 4
15 Osłona silnika 1
16 Wpust pryzm. A6x6x16 1

Charakterystyki pompy

Charakterystyki pompy GH-25/4
