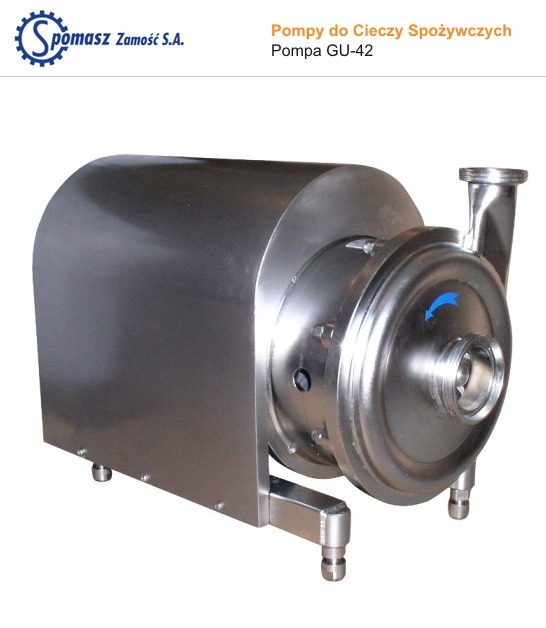

Pompa GU-42

Informacje ogólne

Wydajność pompy 42m³/h przy wysokości podnoszenia 50mH2O i silniku o mocy 11,0kW.

Pompa GU-42 jest pompą z serii GU-30, zaprojektowaną z myślą o obecnie stawianych wymaganiach dla aplikacji przemysłu spożywczego.

Pompy z tej serii wykonane są w całości ze stali kwasoodpornych, korpusy pompy i wszystkie części ze stali 1.4404 (316L), chropowatość powierzchni wewnętrznych ≤0,8µm, omywalna uszczelka korpusu i wszystkie elementy wewnątrz korpusu.
Grubość zastosowanych materiałów min 5,0mm.

Zastosowanie

Pompa GU-42 przeznaczona jest do transportu nie zagęszczonych lub zagęszczonych cieczy spożywczych o zawartości suchej masy do 50% lub innych środków spożywczych o podobnych własnościach o temperaturze do 95°C.

Ze względu na swoje parametry (duża wydajność i wysokie ciśnienie na wyjściu) pompa może mieć zastosowanie do przetaczanie czynników z wysoką wydajnością na znaczne odległości. Pompa może być przeznaczona do instalacji, których bardzo istotnym elementem jest zapewnienie bezpieczeństwa żywności.

Pompa może mieć zastosowanie m. in. w:

  • transport produktów spożywczych w stanie ciekłym o lepkości do 1000 cP,
  • mleczarstwie (mleko świeże i pasteryzowane, serwatka, mieszanki lodowe),
  • przetwórstwie owocowo warzywnym (soki nieklarowne i klarowane, soki z włóknami, napoje owocowe, napoje warzywne, wina, nalewki),
  • Gorzelnictwie (zacier gorzelniany, wyroby spirytusowe),
  • farmacji,
  • przetłaczanie podstawowych mediów w przemyśle spożywczym (woda, woda oczyszczona zimna lub gorąca,
  • ciecze myjące do systemu CIP,
  • inne ciecze.

*po uzgodnieniu zestawów materiałowych

Charakterystyka ogólna

Pompa typu GU30 jest pompą odśrodkową i stanowi wraz z silnikiem zamkniętą monolityczną konstrukcję opartą na 4 nóżkach kulistych, regulowanych w zakresie umożliwiającym wypoziomowanie pompy.

Wirnik pompy - otwarty, osadzony na przedłużonym wale silnika napędzającego pompę. Korpus zewnętrzny pompy montowany za pomocą śrub kołpakowych do korpusu pompy. Pomiędzy korpusem zewnętrznym i korpusem pompy osadzona jest uszczelka typu o-ring, w sposób umożliwiający jej omywanie podczas procesu mycia w systemie CIP.

Korpus zewnętrzny i korpus pompy wykonany z blachy o grubości min. 5,0 mm, specjalnie ukształtowanej w procesie obróbki plastycznej, co przyczynia się do trwałości i niezawodności pracy pompy.

Króćce przyłączeniowe z gwintem zewnętrznym Rd wg normy DIN 11851.
Wykonanie pompy ze stali kwasoodpornej AISI 316. (1.4404) - części stykające się z produktem oraz AISI 304 (PN-EN 1.4301) pozostałe elementy typu osłona czy podstawa. Uszczelnienia wału: mechaniczne czołowe podwójne - z cieczą płuczącą (woda) lub pojedyncze; zestawy materiałowe uszczelnień dobrane do tłoczonego medium.

Standardowo dostępne zestawy uszczelnień:

Pary trące:
węgiel impregnowany/węglik krzemu,
węglik krzemu/węglik krzemu,
węgiel impregnowany/ceramika.
Materiały gumowe:
Etylopropylen (EPDM)
Elastomer fluorowy (VITON)
Nitryl (NBR)

Inne zestawy materiałowe uszczelnień na zapytanie.

Zalety, certyfikaty

Na uwagę zasługują następujące zalety pompy: łatwa obsługa, niewielkie zużycie energii, zachowana higiena, łatwość mycia części, przestawność (nie wymaga fundamentu).

Pompy posiadają niezbędne atesty dopuszczające do stosowania w przemyśle spożywczym. Na pompy wystawiana jest deklaracja zgodności oraz oznakowanie znakiem bezpieczeństwa CE.

Parametry techniczne

Parametry pompy GU-42
Wyszczególnienie jednostki miary
wydajność* [m³/h] 42,0
wysokość podnoszenia* [mH2O] 50,0
wydajność maksymalna* [m³/h] 52,0
wysokość podnoszenia min.* [mH2O] 46,0
średnica wirnika [mm] 192
typ silnika   SLg132S-2PC
prąd znam./napięcie [A/V] 21,2/400
moc silnika [kW] 11,0
prędkość obr. silnika [min-1] 2920
masa [kg] 119,0
* Wartości podano dla wody czystej zimnej.

Wymiary gabarytowe pompy GU-42

Wymiary gabarytowe pompy GU-42

Przekrój pompy GU-42 - uszczelnienie podwójne

Przekrój pompy GU-42 - uszczelnienie podwójne

Lp. Nazwa części Ilość sztuk
1 Silnik elektryczny SLg132S-2PC 11,0 kW / 2920 obr/min. 1
2 Korpus pompy 1
3 Pierścień odrzutowy 1
4 Pierścienie dystansowe - komplet 1
5 Uszczelnienie czołowe tylne 1
6 Śruba dwustronna M12 4
7 Uszczelnienie czołowe przednie 1
8 Wirnik ø192 1
9 Nakrętka kołpakowa 1
10 Uszczelka korpusu 1
11 Korpus zewnętrzny 1
12 Śruba dwustronna M10 8
13 Podstawa pompy 1
14 Nóżka kulista 4
15 Osłona silnika 1
16 Rurka ø10x150 2
17 Wpust pryzm. A8x7x25 1

Charakterystyki pompy GU-42

Charakterystyka pompy GU-42
