Pompy wyporowe do zagęszczonych cieczy spożywczych typ PWk-12 oraz PWk-12V

Informacje ogólne

Pompa PWk12 charakteryzuje się poziomym ułożeniem napędu
Pompa PWk12V charakteryzuje się pionowym ułożeniem napędu co znacznie skraca długość zestawu pompa – motoreduktor.

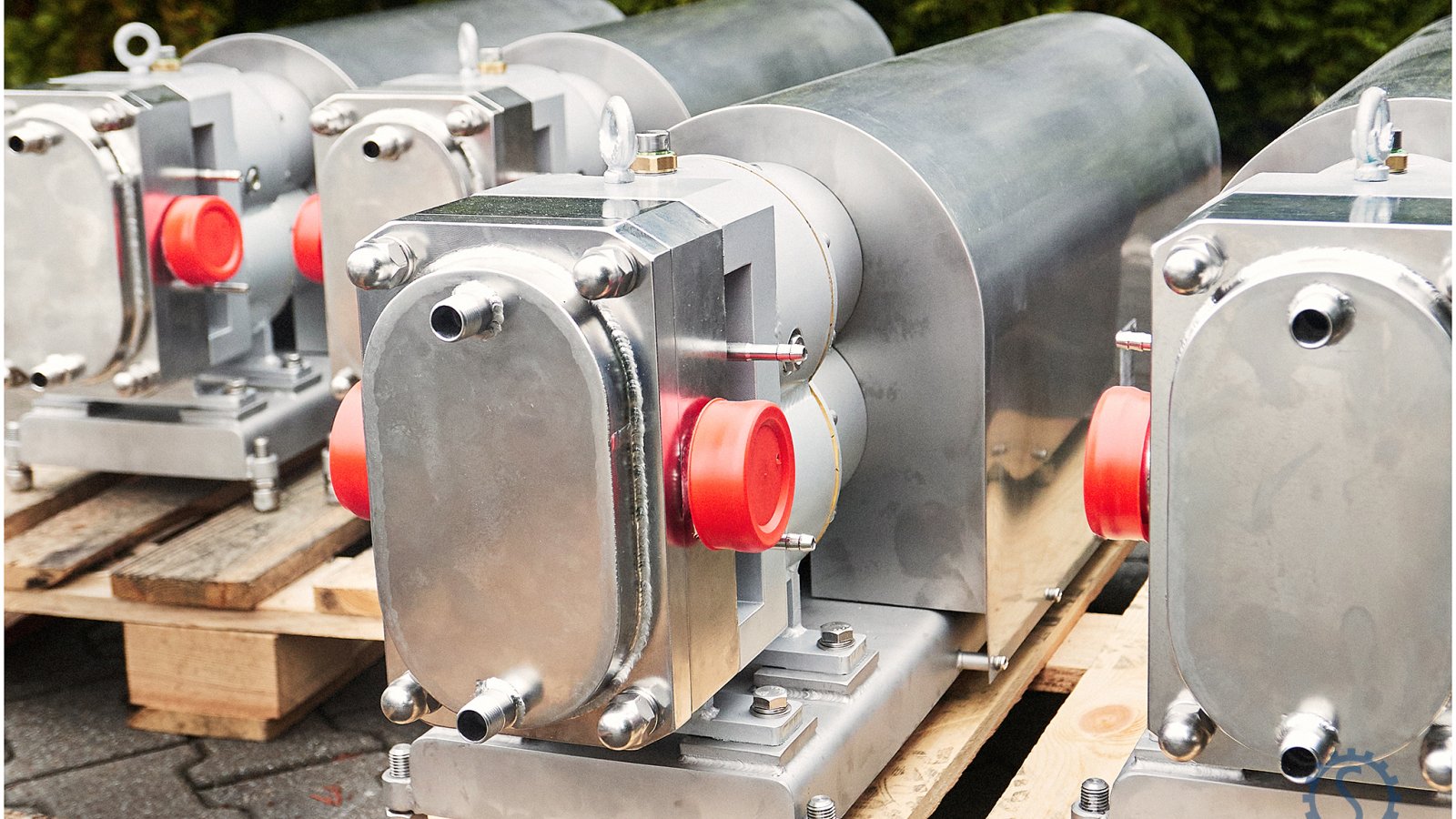

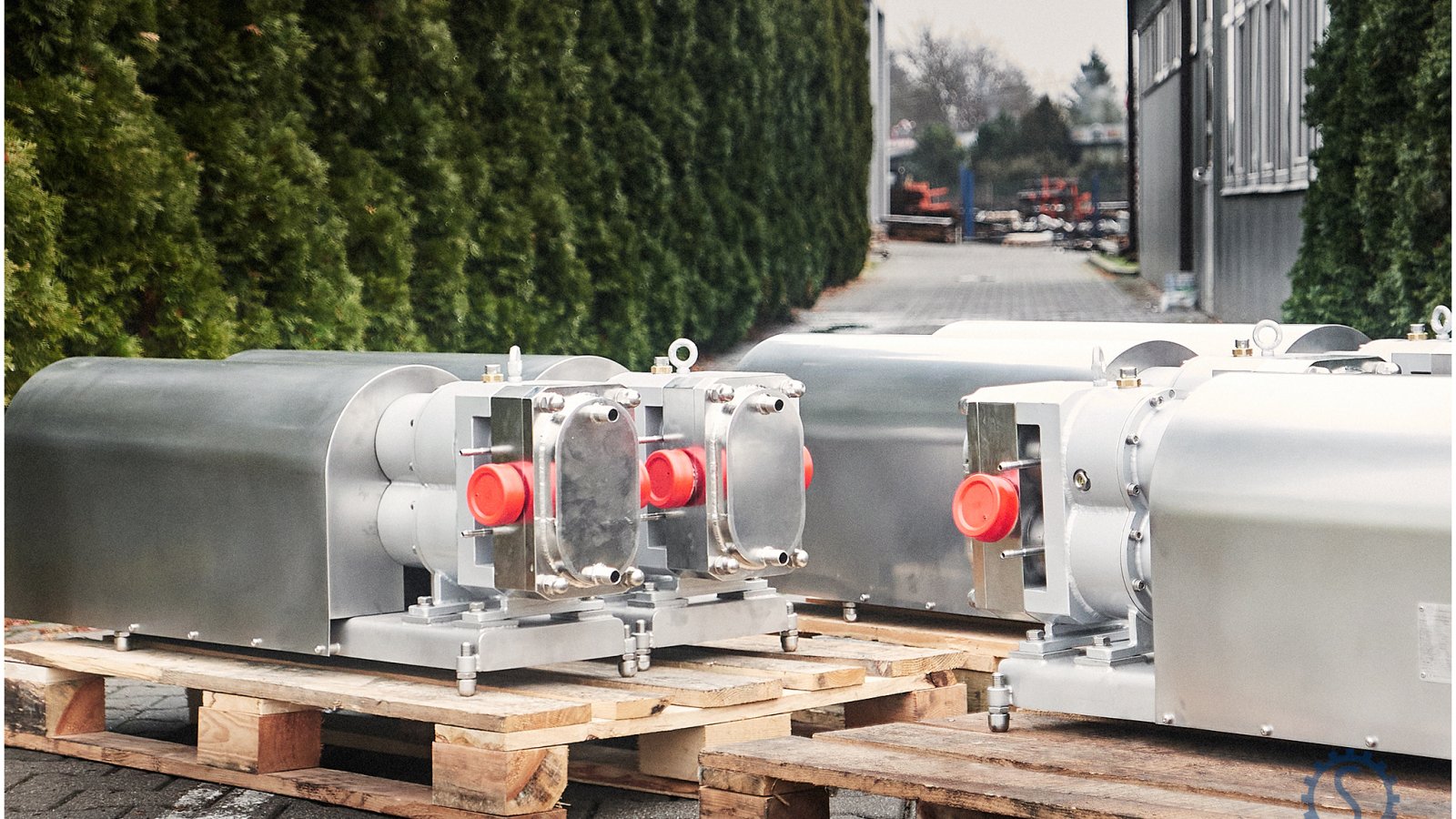

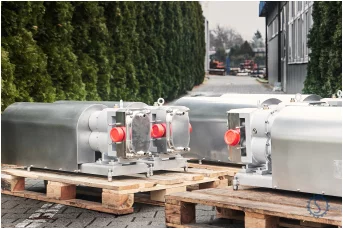

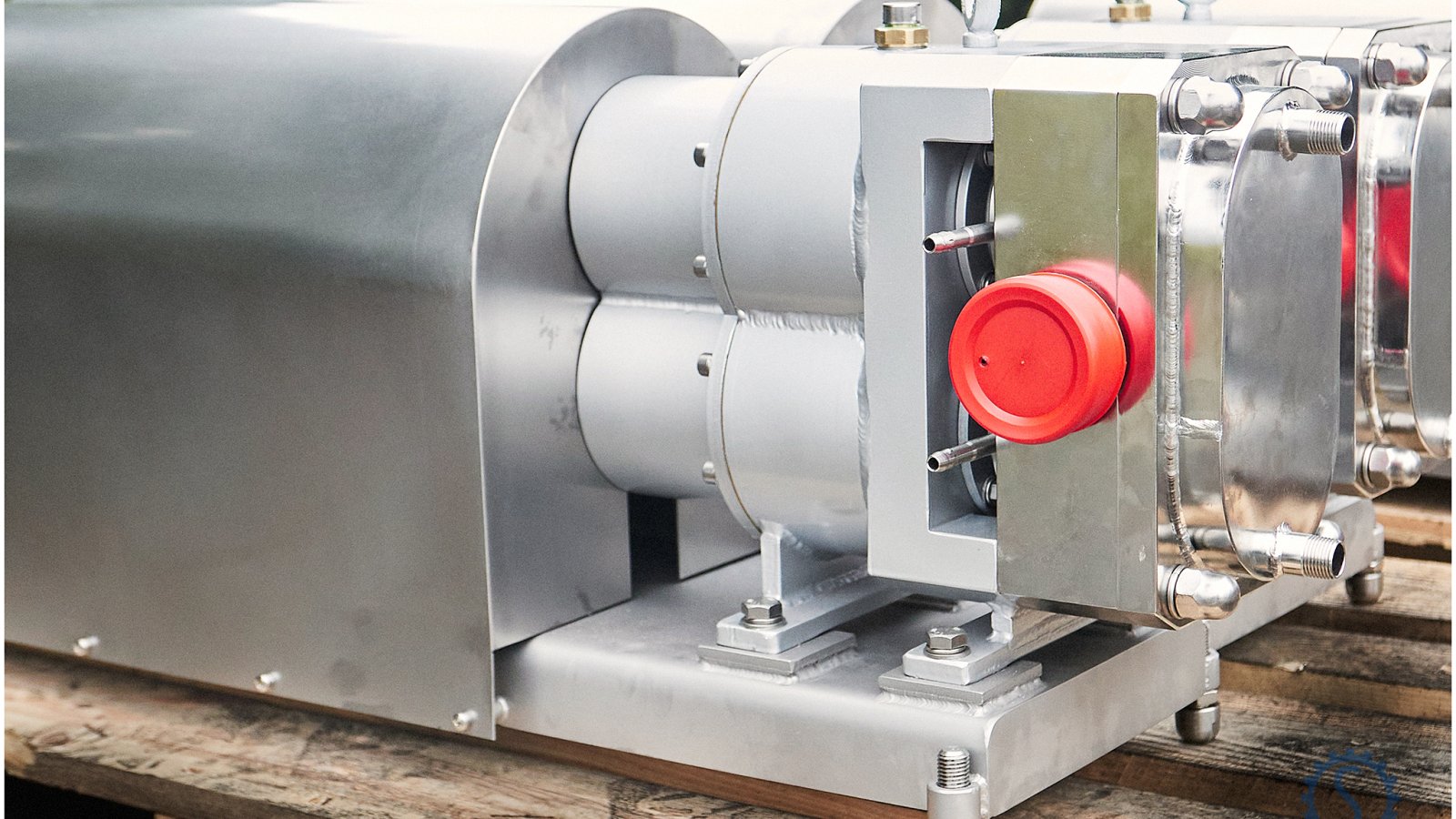

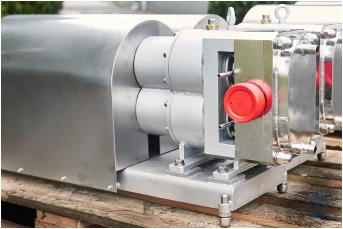

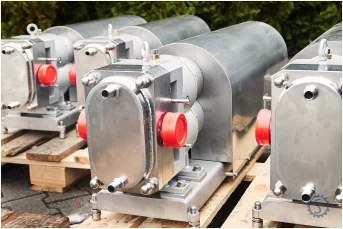

Pompa PWk-12 Pompa PWk-12 Pompa PWk-12 Pompa PWk-12V Pompa PWk-12V Pompa PWk-12V Pompa PWk-12V

kliknij na zdjęcie aby powiększyć

Zastosowanie do przetłaczania

Przemysł mleczarski
Wyrób jogurtów (także z kawałkami owoców), śmietany, twarożków.

Przemysł spożywczy
Majonezy, dżemy, konfitury, sosy, miazgi owocowe, oraz upłynnione owoce w kawałkach.
Mleczko drożdżowe, nadzienie, farsz płynny…

Przemysł chemiczny
Lepkie roztwory mydeł, szamponów, kremów, emulsje, mydło i kosmetyki.

Przemysł cukierniczy
Tłuszcz roślinny i zwierzęcy, polewy, karmel.

Charakterystyka ogólna

Pompa została zaprojektowana z myślą o tłoczeniu cieczy lepkich w przemyśle spożywczym oraz cieczy względem których konieczne jest łagodne i delikatne traktowanie w procesie tłoczenia. Umożliwione jest to przez niskie obroty krzywek.

Elementem roboczym są dwie trójkłykciowe krzywki (koniczynki) pracujące współbieżnie, osadzone w korpusie pompy wyposażonym w dwa króćce przyłączeniowe DN50 wg DIN 11851. Wykonanie korpusu stal kwasoodporna wg. EN10088 oznaczona 1.4404 (AISI 316L)

Produkt transportowany jest w przestrzeni utworzonej przez precyzyjnie wykonane krzywki i korpus pompy. Każda krzywka posiada osobny napęd ze skrzynki przekładniowej, precyzja wykonania kół przekładniowych oraz krzywek umożliwia brak kontaktu krzywek ze sobą oraz krzywek z korpusem i ścianami czołowymi. Minimalne szczeliny uwzględniają wpływ temperatury pompowanego medium aby nie powodować zatarć elementów roboczych pompy. Precyzja wykonania zachowuje również parametr chropowatości, który wewnątrz nie przekracza wartości Ra0,8um.

Wały pompy uszczelnione są za pomocą uszczelnień mechanicznych od strony krzywek oraz simeringami od strony wody płuczącej dławicę. W przypadku gdy nie jest wymagane płukanie dławicy po prostu nie podłączamy wody do rurek zasilających dławicę uszczelnień. Uszczelnienie mechaniczne smarowane jest ze strony pompowanego medium, a simering nie wymaga smarowania.

Zestawy materiałowe uszczelnień do uzgodnienia na etapie ofertowania.

Korpus pompy połączony jest ze skrzynką przekładniowo-łożyskową, wykonaną ze stali węglowej zabezpieczonej antykorozyjnie. Skrzynka przekładniowa wyposażona jest w dwa koła zębate osadzone na tulejach rozprężnych co w łatwy sposób umożliwia dokonanie czynności regulacyjnych położenia krzywek po dokonaniu wymiany łożysk lub innych prac serwisowych w okresie eksploatacji.

Skrzynia przekładniowa połączona jest za pomocą sprzęgła z motoreduktorem zintegrowanym z silnikiem. W pompie zastosowano silnik do współpracy z falownikiem sterującym obrotami pompy w technologii 87 Hz, który znajduje się na wyposażeniu pompy, co umożliwia precyzyjne dobranie parametrów pompowania. Osłona napędu na wyposażeniu

Charakterystyczne dla tego rodzaju pompy jest to, że króciec ssący po zmianie kierunku obrotów krzywek, staje się króćcem tłocznym, a tłoczny ssącym. Kierunek obrotów może być zmieniany.

Parametry techniczne

Parametry pomp PWk-12 i PWk-12V
Parametr Jednostka PWk-12 PWk-12V
Wydajność max. [m³/h] 14,0 14,0
Ciśnienie na wyjściu max. [MPa] 1,2 1,2
Temperatura pompowanej cieczy [°C] 95 95
Moc silnika [kW] 4,0 4,0
Nominalna prędkość obrotowa dla częstotliwości 87Hz [min-1] 534 534
Nominalna prędkość obrotowa [min-1] 307 334
Typ motoreduktora - SK571.1-112MP/4TFF SK93372.1VX-112MP/4FTF
Napięcie zasilania [V] 400 400
Prąd znamionowy [A] 7,85 7,85
Masa [kg] 150 155

Wymiary gabarytowe pompy PWk-12

Wymiary gabarytowe pompy PWk-12

Wymiary gabarytowe pompy PWk-12V

Wymiary gabarytowe pompy PWk-12V

Charakterystyka pomp PWk-12 i PWk-12V

Charakterystyka pompy PWk-12
