Łańcuchy przemysłowe do przenośników i maszyn
Zgodne z Polskimi Normami oraz normami DIN
Spomasz Zamość S.A. jest producentem łańcuchów z kilkudziesięcioletnim doświadczeniem.
W swojej ofercie produkcyjnej posiadamy szeroki asortyment łańcuchów wykonywanych zgodnie z Polskimi Normami oraz normami DIN. Łańcuchy wykonujemy w wersji obrabianej cieplnie, z powłokami ochronnymi - cynkową lub niklową, oraz w wersji kwasoodpornej.
Łańcuchy wykonujemy w wersjach:
- Napędowe o podz. calowej od 1″ do 4½″,
- Napędowe o podz. metrycznej od 30 mm do 250 mm,
- Transportowe o podziałce metrycznej i calowej w odmianach: rolkowe, tulejkowe, sworzniowe oraz z zabierakami (łapkami).
Naszą specjalizacją jest produkcja łańcuchów przenośnikowych w wykonaniach z łapkami. Posiadamy bardzo duże doświadczenie w projektowaniu i wykonawstwie łańcuchów pracujących w skrajnych warunkach temperaturowych - w warunkach chłodniczych - łańcuchy w tunelach do produkcji lodów, mrożonek, łańcuchy do tuneli zamrażalniczych owoców i warzyw oraz łańcuchów pracujących w skrajnie wysokich temperaturach - łańcuchy do pieców hartowniczych.
Bardzo duże doświadczenie projektowe i nowoczesny park maszynowy umożliwiają nam wykonanie większości występujących u Państwa łańcuchów drabinkowych - Galla.
Do pobrania
Katalog produkowanych łańcuchów
Łańcuchy do przenoszenia napędu
Numer normy
DIN 8187
ISO 606-1994
PN/M-84168
Nazwa łańcucha
Łańcuchy napędowe rolkowe, precyzyjne - jednorzędowe
Numer normy
DIN 8187
ISO 606 - 1994
PN/M-84168
Nazwa łańcucha
Łańcuchy napędowe rolkowe, precyzyjne - dwurzędowe
Numer normy
DIN 8187
ISO 606 - 1994
PN/M-84168
Nazwa łańcucha
Łańcuchy napędowe rolkowe, precyzyjne - trójrzędowe
Łańcuchy do przenoszenia napędu - do pracy w warunkach zanieczyszczonych
Numer normy
PN/M-8417
Nazwa łańcucha
Łańcuchy tulejkowe jednorzędowe
Łańcuchy do zastosowań w przenośnikach. Wykonane w wersji tulejkowej oraz z trzema rodzajami rolek.
Numer normy
DIN 8165
Nazwa łańcucha
Łańcuchy przenośnikowe TYP FV
Numer normy
DIN 8167
Nazwa łańcucha
Łańcuchy przenośnikowe TYP M
Łańcuchy transportowe stosowane w przenośnikach do transportu towaru bezpośrednio na płytkach
Numer normy
DIN 8165
Nazwa łańcucha
Łańcuchy przenośnikowe TYP FVT
Numer normy
DIN 8167
Nazwa łańcucha
Łańcuchy nośne rolkowe TYP MT
Łańcuchy do przenośników z możliwością podłączania prętów ciągnących w osiach sworzni. Łańcuchy do kalibrowników i sortowników
Numer normy
Na bazie DIN 8165 (typ FV)
Nazwa łańcucha
Łańcuchy przenośnikowe ze sworzniem rurkowym
Numer normy
DIN 8167
Nazwa łańcucha
Łańcuchy przenośnikowe ze sworzniem rurkowym TYP MC
Łańcuchy do transportu materiałów sypkich
Numer normy
Na bazie DIN 8167 (wersja M)
Nazwa łańcucha
Łańcuchy przenośnikowe "REDLER" typ ogniw L
Łańcuchy z zabierakami, łańcuchy z łapkami giętymi
Numer normy
Na bazie DIN 8165 (wersja FV)
Nazwa łańcucha
Łańcuchy przenośnikowe z zabierakami
Konfiguracje zabieraków w wersji spawanej, nitowanej lub płytki gięte
Numer normy
Na podstawie DIN 8167 (wersja M)
Nazwa łańcucha
Łańcuchy przenośnikowe - zabieraki
Łańcuchy do pracy w środowisku zanieczyszczonym (wióra stalowe, piasek, pył)
Numer normy
PN-M 84186
Nazwa łańcucha
Łańcuchy pociągowe tulejkowe
Łańcuchy do pracy po prowadnicach umieszczonych pomiędzy płytkami łańcucha
Numer normy
PN-M 84187
Nazwa łańcucha
Łańcuchy pociągowe rolkowe - łańcuchy z rolkami niskimi
Łańcuchy do przenośników szczebelkowych i drabinkowych. Łańcuchy do przenośników zgarniających zgrzebłowych
Numer normy
PN-M 84188
Nazwa łańcucha
Łańcuchy pociągowe rolkowe - łańcuchy z rolkami wysokimi
Łańcuchy do przenośników z trzymaniem rolki na prowadnicy
Numer normy
PN-M 84189
DIN 8165
Nazwa łańcucha
Łańcuchy pociągowe rolkowe - łańcuchy z rolkami z obrzeżem
Łańcuchy do przenośników koszowych jabłek, łańcuchy do tuneli chłodniczych, łańcuchy przy produkcji lodów
Numer normy
Nazwa łańcucha
Łańcuchy pociągowe rolkowe
Łańcuchy z otworem w płytkach
Przenoszenie napędu w urządzeniach górniczych
Numer normy
PN/M-84116
Nazwa łańcucha
Sworzniowe łańcuchy wielopłytkowe typu Galla
Przenoszenie napędu w urządzeniach sortowniczych kamieni
Numer normy
Nazwa łańcucha
Łańcuchy rolkowe, łańcuchy z wygiętymi płytkami
Łańcuchy ciągnące taśmę gumową w kompleksach cukrowniczych, łańcuchy stosowane w oczyszczarkach, doczyszczarkach buraków cukrowych
Numer normy
Nazwa łańcucha
Łańcuchy pociągowe rolkowe - K-100
Łańcuchy pociągowe rolkowe z dospawanymi zabierakami
Łańcuchy do przenośników jabłek
Numer normy
Nazwa łańcucha
Łańcuchy przenośnikowe rolkowe - z wystającym sworzniem
Maszyny pakujące, przenośniki, kalibrowniki
Numer normy
Nazwa łańcucha
Łańcuchy pociągowe rolkowe, łańcuchy z dodatkową płytką
Łańcuchy do pasteryzatorów tunelowych natryskowych
Numer normy
Nazwa łańcucha
Łańcuchy przenośnikowe sworzniowo-rolkowe z wygiętymi łapkami
Łańcuchy do kombajnów, pieców i urządzeń transportowych o niskich parametrach wytrzymałościowych
Numer normy
Nazwa łańcucha
Łańcuchy z łapkami giętymi
Łańcuchy do tuneli chłodniczych i tuneli mroźniczych
Numer normy
Nazwa łańcucha
Łańcuchy kwasoodporne i nierdzewne - z łapkami wygiętymi
System oznaczeń łańcuchów produkcji Spomasz Zamość S.A.
| pozycja | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| symbol | 50 | C | R | 30 | I | K |
- Cyfry przed oznaczeniem literowym oznaczają podziałkę łańcucha w milimetrach. Jeżeli pierwszą literą po cyfrach jest "C" oznacza to że wartość podziałki łańcucha określana jest w calach po zaokrągleniu w dół i zapisana w milimetrach - tu 50,8mm
- Pozycja określa czy podziałka łańcucha jest wyrażona w calach - litera "C" czy w milimetrach - brak litery.
- Pozycja określa rodzaj łańcucha
R - łańcuch rolkowy
S - łańcuch sworzniowy
T - łańcuch tulejkowy - Pozycja oznacza średnicę rolki. Dla łańcuchów o podziałce calowej (litera C na drugiej pozycji) wartość ta jest zaokrąglona "w dół" i wyrażona w [mm]. Dla łańcuchów o podziałce metrycznej wartość określa dokładną średnicę rolki.
- Pozycja określa dodatkowe parametry łańcucha
D - łapki wygięte (lub spawane lub nitowane)
Da - łapki wygięte jednostronnie
E - łańcuch z dospawaną płytką - zabierakiem
Do - łapki wygięte obustronnie
Dw - łapki wygięte w kierunku osi łańcucha
F - łańcuch z wystającym sworzniem
G - łańcuch z dodatkową płytką
H - dodatkowe łapki nie odgięte
I - łańcuch ze sworzniem drążonym (rurkowym)
W - łańcuch wielopłytkowy - Pozycja określa rodzaj materiału łańcucha lub powłoki pokrywającej łańcuch. Brak litery oznacza wykonanie łańcucha ze stali węglowej obrabianej cieplnie
P - łańcuch z powłoką galwaniczną lub ogniową - ocynkowany
K - łańcuch ze stali kwasoodpornych
Informacje dodatkowe o łańcuchach
łańcuchy rolkowe precyzyjne
łańcuchy tulejkowe
łańcuchy sworzniowe - Galla
Oznaczenia elementów składowych łańcucha

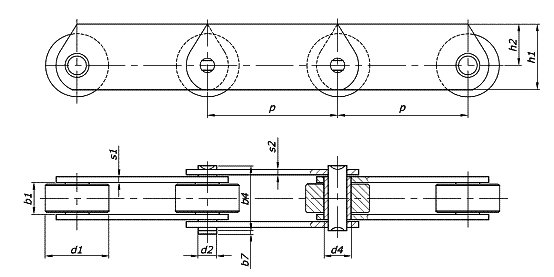

Podstawowe parametry łańcucha przegubowego
p - podziałka łańcucha - odległość między środkami sworzni
d1 - średnica rolki lub tulejki lub sworznia
b1 - wewnętrzna szerokość łańcucha - odległość między płytkami korpusowymi
Typy ogniw złącznych
typ A
spinka do zanitowania
typ S
spinka z zawleczką
typ N
spinka z kołkiem
typ M
spinka z segerem
typ L
półspinka z zawleczką
typ B
korpus łańcucha
Typy ogniw z łapkami
typ Da
łapki wygięte, jednostronne
typ Do
łapki wygięte, obustronne
typ Dw
łapki wygięte do wewnątrz
typ Ea
łapki spawane
typ Ha
łapki proste po jednej stronie
typ Ho
łapki proste po obu stronach
typ F
łapki z wystającym sworzniem
typ G
łańcuch z dodatkową płytką
-
Precyzyjne ogniwaKażdy element łańcucha produkowany z zachowaniem ścisłych tolerancji geometrycznych, co przekłada się na płynność pracy i minimalne zużycie układów napędowych.
-
Odporność na rozciąganieKonstrukcja łańcuchów przemysłowych przystosowana do pracy pod wysokim napięciem i w cyklach dynamicznych, zapewnia niezawodność w długim okresie użytkowania.
-
Zastosowania w napędzie i transporcieŁańcuchy zaprojektowane z myślą o szerokim zastosowaniu w przenośnikach, liniach technologicznych i układach transmisji mocy — także w środowiskach wysokiego zapylenia i wilgoci.
